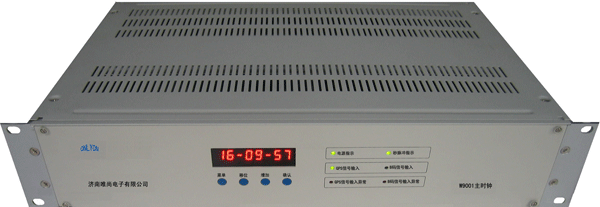

山東衛星授時設備

產品名稱：山東衛星授時設備 產品型號：W9001 山東衛星授時設備專業生產企業山東唯尚電子有限公司,所營山東衛星授時設備產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

    衛星授時設備（網絡授時設備,電力同步時鐘,GPS統一時間）是將GPS（全球衛星定位系統）衛星傳送的協調世界時（UTC）作為定時信號源，產生用來傳遞時間信息的串行時間數據流和多路空接點時標脈沖，向電力系統各種保護和自動化裝置提供高準確度的同步時間信號。

衛星授時設備的用途

1.為電網自動化設備如遠動及微機監控系統、微機故障錄波及事件記錄等智能設備提供的時間。

2.用于發電廠電量調度、電網工頻監視、對發電機進行非線性勵磁控制等。

3.用于實時同步相量測量，實時同步電能量數據采集。

4.用于故障測距、負荷控制等。

5.用于鐵路運輸系統、通訊系統等部門。

衛星授時設備采用模塊化設計，裝置由CPU模塊、接收模塊、電源模塊、液晶模塊顯示、時標信號擴展模塊組成,用戶可根據現場實際需要組合應用。

接收模塊包括

B碼接收模塊

GPS信號接收模塊

CDMA信號接收模塊

北斗信號接收模塊

振蕩器信號接收模塊

OCXO內部守時功能模塊

時標信號擴展模塊包括

時間報文（串口RS232/485/422）輸出模塊

脈沖輸出模塊（PPS/PPH/PPM可設置）

IRIG-B(DC)時碼輸出模塊

IRIG-B(AM)時碼輸出模塊

DCF77時碼輸出模塊

測頻數據輸出模塊

NTP/SNTP網絡（支持4路以上獨立IP地址）輸出模塊

接收與輸出模塊可按實際需要組合。

衛星授時設備 的技術指標

1、網絡協議

NTP v1.v2.v3&v4(RFC1119&1305)

SNTP(RFC 2030)

MD5 Authentication（RFC 1321）

Telnet（RFC854）

FTP（RFC959）

2、輸入/輸出接口

網口： RJ-45，4路，10/100自適應以太網接口

Console： RJ-45，1路，RS232電平

GPS、北斗天線輸入： BNC，1路

選配： 10MHz、E1、B碼、RS232/422/485、PPS 、NTP、DCF77

3、顯示

晶屏顯示年月日時分秒和GPS、北斗收星情況等信息

指示燈指示電源、GPS、北斗、鎖定、保持、1PPS等狀態信息

4、時間服務功能

衛星授時設備參考模式，一級網絡時間服務器

用戶終端同步授時精度：0.5-10ms

用戶容量：無限制

NTP請求量：14000次/秒

同步于其他NTP服務器

5、GPS接收機

12并行通道GPS接收機

UTC同步精度：50ns（1б）

接收L1,C/A碼信號-1575.42MHz

6、GPS關閉后時間保持精度(選件)

SNTS3000-O恒溫晶振（OCXO）： 1ms（72小時）

SNTS3000-R銣原子鐘（Rb）： 3ms（年）銣原子鐘（Rb）：日漂移率3E-12

7、北斗接收機

同時處理雙通道6個波束數據

UTC同步精度：100ns（1б）

使用有源微帶天線

8、平均無故障間隔時間(MTBF)≥300000小時；平均維修時間（MTTR）：一般不大于30分，使用壽命不少于20年,正常使用條件下無須維護。

衛星授時設備的技術特點

1、采用冗余結構，具有智能無縫切換功能，能夠智能判別GPS和北斗接收系統的穩定性，并提供多種時間基準配置方法。當GPS授時不穩定或不可用時，能夠自動切換到北斗系統上；如果GPS/北斗系統都被干擾不可用時，銣原子頻標自動進入保持狀態，繼續提供高精度頻率和時間信號輸出。

2、可輸出滿足IEEE STD 1344-1995標準的IRIG-B(AM)碼、IRIG-B(DC)碼、采用閉環控制守時技術實現高精度守時時鐘，守時精度可達到1μs/min。

3、采用閉環控制守時技術實現高精度守時時鐘，守時精度可達到1μs/min。

4、時間報文輸出采用了雙CPU并行處理技術，報文發送時刻為秒的準時沿，誤差不大于+0.3ms。

5、脈沖輸出采用脈沖大電流發生電路，使光電隔離空接點能輸出高精度的脈沖信號，誤差不大于10μs。

6、具備四個物理隔離的相互獨立的10/100Base-T網絡端口（每個端口具有獨立的MAC地址），支持NTP/SNTP和time/UDP時間協議，網絡授時精度小于1ms；

7、采用交流（220AC）直流DC48V兩路電源供電，任何一路電源消失，仍保持正常工作；

8、高穩頻率標準輸出功能，頻率穩定度：5×10－12@1S、 6×10－12@10S；

10、具有告警顯示和告警信號輸出功能，包括電源消失告警、外同步信號消失告警、以及本裝置自檢異常告警；

11、可同時為幾十萬臺客戶端、服務器、工作站提供時間校時服務。

12、支持WINDOWS9X、WINDOWS NT/2000/XP/2003、LINUX、UNIX、SUN SOLARIS、IBM AIX等操作系統和支持標準NTP協議的路由器、交換機等網絡設備；

13、高效嵌入式Linux系統，高性能工業級主板，防震、無硬盤、無風扇設計，穩定可靠，MTBF>80000小時。

以上是衛星授時設備的簡介，更詳細介紹參閱http://www.jnweishang.com/products_category.asp?id=4或電話垂詢。
