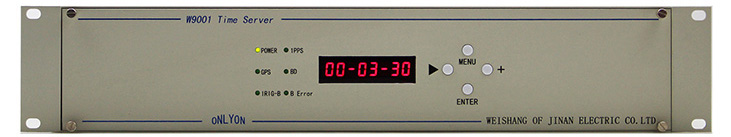

唯尚北斗網絡授時系統

產品名稱：唯尚北斗網絡授時系統 產品型號：W9001 唯尚北斗網絡授時系統專業生產企業山東唯尚電子有限公司,所營唯尚北斗網絡授時系統產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

設備采用全模塊化結構設計，不光實現了板卡全兼容，還提供了豐富的信號接口資源和開放式特殊接口設計平臺，具備兼容能力�？商峁┒嗦访}沖信號（1PPS/M/H，TTL、空接點、差分、24V/110V/220V有源、光）、時間報文（RS232、RS422/485、光）、IRIG-B信號（422、TTL、AC、光）、DCF77信號、NTP/SNTP協議網絡時鐘同步信號、PTP（IEEE1588）協議信號、10MHz頻率時間同步信號，可以滿足不同設備的校時接口要求。

北斗網絡授時系統的技術指標

1．運行條件

1）裝置環境條件

工作溫度：-200C～+700C；

貯存溫度：-400C～+850C；

濕度：<95%。

2）電源

交流供電：220V±20%或110V±20% ，   47Hz～63Hz ；

直流供電：220V±20%或110V±20%；

裝置電源供電自適應。

3）抗干擾

在雷擊過電壓、一次回路操作、開關場故障、二次回路操作及其它強干擾作用下，裝置不誤動作。

2．北斗網絡授時系統技術參數

1） GPS/北斗信號接收

GPS接收

接收頻率：1575.42MHz（L1信號）。

接收靈敏度：捕獲〈-160dBW，追蹤〈-163dBW。

同時追蹤：正常狀態下可同時追蹤8～12顆GPS衛星；

          裝置冷啟動時不小于4顆衛星；

          裝置熱啟動時不小于1顆衛星。

捕獲時間：裝置冷啟動時，〈5min；裝置熱啟動時，〈1min。

內部電池：電池類型：鋰電池；

          電池壽命：≮25000h。

北斗接收

通道：6；

靈敏度：-157.6dBW；

冷啟動首捕時間：≤2秒；

失鎖重捕時間：≤1 秒；

自動獲取時間：2分鐘(獲取功能可達到優于20秒) ；

自動授時時間：2分鐘；

獲取數據更新率：1Hz、2Hz、4Hz、8Hz、16Hz可選；

獲取精度：優于100 m(1σ)(輸入高程誤差10m) ；

授時1PPS精度：優于100nS(靜態，初始化準確位置信息，1σ)。

2）時間保持單元守時精度：時間保持單元晶體振蕩器選用OCXO，守時精度優于7*10-9(0.42μS/min)。

3）功耗：≤20W。

4）平均無故障間隔時間(MTBF)≥70000小時；平均維修時間（MTTR）：一般不大于30分，使用壽命不少于20年。正常使用條件下無須維護。

5）輸出時間與協調世界時（UTC）時間同步準確度：≤0.1μS。

6）授時精度：脈沖、B碼：0.1μS，串口：10μS ，NTP/SNTP：1-10ms，PTP:70 ns。

7)重量：4.6kg。

8）外形尺寸：本裝置為架裝式結構，高度2U、寬度19”標準機箱
