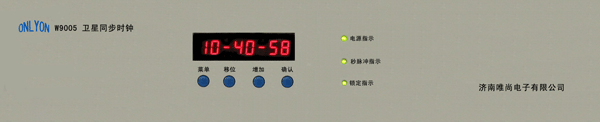

濟南GPS校時設備

產品名稱：濟南GPS校時設備 產品型號：W9005 濟南GPS校時設備專業生產企業山東唯尚電子有限公司,所營濟南GPS校時設備產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

GPS校時設備（GPS授時裝置,北斗同步時鐘產品,網絡校時）簡介：

    濟南唯尚電子有限公司生產的GPS校時設備是應用全球定位系統（GPS）技術的標準時間顯示和發送裝置。GPS是美國的全球衛星導航系統，由24顆在空間運行的GPS衛星和地面控制站組成，在地球表面任一地點、任一時刻GPS衛星信號接收器都可收到足夠多數量的GPS衛星信號，計算接收器所在當前空間位置和時間，其時間度可達納秒級。

    裝置采用19英寸2U/4U標準機箱，模塊化結構設計，備有多種功能模塊，靈活組合，易于擴展。

GPS校時設備的特點：

1、采用 DSP（數字信號處理器）和 CPLD（復雜可編程大規模邏輯器件）完成實時、高速的信號處理（如擴展了“年”和“同步狀態標志”的 IRIG-B、網絡 NTP協議等）。

2、兩個獨立的網絡接口，支持 UDP主機點對點模式、廣播模式和組播模式，接收主機數量無限制。

3、網絡授時服務器，支持 NTP和 SNTP協議，流行的網絡主機系統/設備無需額外編寫程序便可自動同步時間。

4、衛星同步丟失后能夠連續、穩定、高精度地輸出與 GPS接收機原始秒脈沖同步的替代時、分、秒脈沖，并維持內部時鐘的性（即內部守時功能）。

5、輸出接口類型豐富：NTP網絡接口,RS232/RS422/RS485,IRIG-B直流偏置和交流調制信號，可選擇時間類型的時、分、秒脈沖和 TTL電平脈沖。

6、同時提供光耦 OC門和 RS485總線方式輸出脈沖，多可滿足84套裝置對時、分、秒脈沖全部對時的要求。

7、提供裝置工作狀態告警接點輸出：失電告警、衛星同步丟失告警、裝置異常告警。

8、裝置內部無跳線和可調器件，波特率、頻率測量和 IRIG-B等相關參數均由軟件設置，方便了應用，并提高了裝置的可靠性。

9、串口和網絡接口均支持 Telnet命令行方式的裝置工作參數設置。

10、具有很強的脈沖、串口、IRIG-B擴展能力，滿足高精度、大容量接口的擴展需要，并可為用戶提供定制服務。

11、GPS輸出接口擴展單元可選，以方便靈活地組成（組屏）各種需求的授時系統。

12、交、直流通用電源，同時滿足電力系統 110VDC、220VDC和 220VAC供電要求，也可選擇±24VDC和±48VDC輸入。

13、抗干擾設計滿足電力行業以下標準的規定：GB/T13729-2002、GB/T14598.9-2002、GB/T14598.10-1996、GB/T 14598.13-1998、GB/T14598.14-1998、IEC 60255-22-5：2002、IEC 60255-22-6：2001、IEC 60255-22-7：2003。

GPS校時設備主要技術指標

項       目		技    術    參    數
獲得 數據 時間	本地次開機	≤2～5 分鐘（初始位置、時間、歷書均未知）
	位置變化重開機	≤90 秒
	位置不變重開機	≤40 秒
	瞬間斷電重開機	≤20 秒
位置精度		±0.1'
時間精度		±0.1us
網絡	接口規范	10/100M、IEEE802.3
	協 議	ARP、ICMP、IP、UDP、NTP、SNTP、Telnet,WEB
	UDP 接收主機	16 組，支持廣播、組播，滿足無限個主機的授時需要
串口	串口參數	波特率：1200～9600bps 軟件可設置；數據位：8；校驗位：無；停止位：1
	8 路RS232	信號：TXD、GND；路同時用于裝置參數設置
	8 路RS485	信號：TA、TB、GND（與RS232 公用），每路多可以驅動128 個負載
脈沖	OC 門輸出方式	CE 間大電壓V CE ≤300V
		CE 間大電流I CE ≤100mA
	RS485 總線方式	每路多可以驅動128 個負載
	TTL電平脈寬	TTL電平
IRIG-B	直流偏置輸出	時間精度：1 us，分TTL電平和RS422/485方式
	交流調制輸出	時間精度：3 us，平衡方式600ù，輸出幅度：2～12Vpp 連續可調，調制比：3:1
晶振類型（訂貨時指定）		普通PXO (穩定度10E-5)、溫補TCXO (穩定度10E-8)、恒溫OCXO (穩定度10E-10)； 用戶需要使用同步丟失后裝置提供的替代脈沖時，建議至少選擇溫補晶振。
告警接點形式		繼電器空接點，接點容量250VDC@1A
操作系統		無限制
系統安全		參數設置具有口令保護，網絡信息處理可設使用權限（IP 過濾）
隔離保護	電磁隔離	以太網口1.5kV
	浪涌保護	各輸出線路600W
EMC 兼容		滿足電力系統EMC 標準要求
工作電源		110VDC、220VDC 和220VAC。
環境參數		工作溫度：－30℃～＋70℃、濕度：10%～90%（不結露） 保存溫度：－50℃～＋85℃、濕度：5%～95%（不結露）
尺寸		440mm×44.4mm×258mm（機架式、標準19 寸1U 機箱）
